簡要描述： 超聲探伤儀自動校準探头，不(bu)需要手動計算(suan)；利用(yong)標準試块自動生成DAC、AVG曲線；自(zi)動顯示回波相關參数(shu)（深(shen)度D、水平P、距离(li)S、波幅H）；16個探伤通道，可(ke)自由輸入並存储任意行業的探伤標準(zhun)；可存储980幅A掃(sao)圖像；四種（I、V、U、X型）焊縫(feng)類型圖(tu)示功能，直觀判断反射位置(zhi)； 自動計(ji)算缺陷当量φ值；高采樣率，低噪聲。
產品型號：
IN-CTS3
访問量：
195

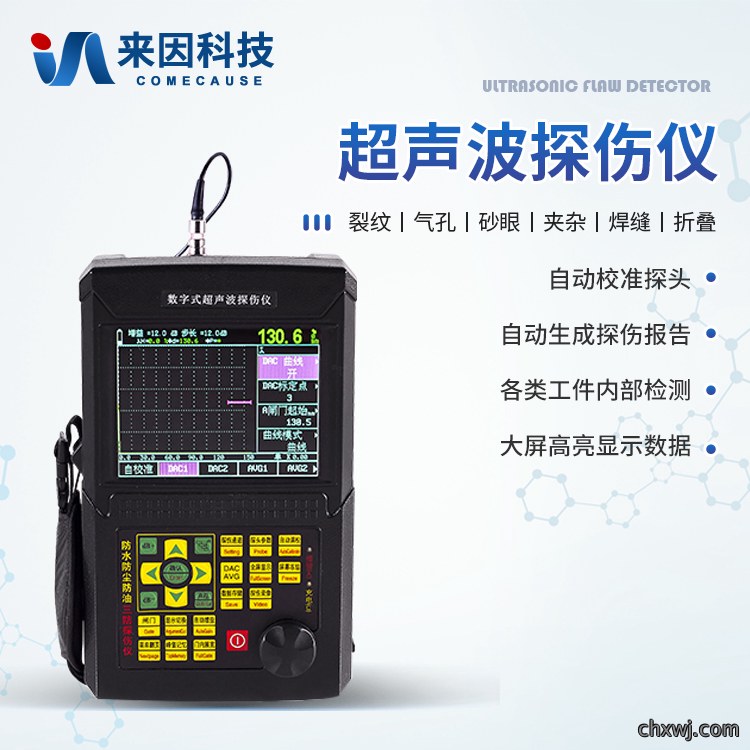

| 超聲探伤儀IN-CTS3概述： |
CTS3数字超聲波探伤儀能够便(bian)捷、準(zhun)確地進行工件内部多種缺陷如裂(lie)纹、焊(han)縫、氣孔、砂眼、夹雜(za)、折叠等的檢(jian)測、定(ding)位、評估及诊断，廣泛應用(yong)於電力、石化、锅炉壓力容器、鋼結構(gou)、航空(kong)航天、鐵路交通、汽车(che)、機械等领域。它(ta)是无损檢測行業的儀器。
| 主要功能： |
1、自動校準探头，不(bu)需要手動計算(suan)；
2、利用(yong)標準試块自動生成DAC、AVG曲線；
3、自(zi)動顯示回波相關參数(shu)（深(shen)度D、水平P、距离(li)S、波幅H）；
4、16個探伤通道，可(ke)自由輸入並存储任意行業的探伤標準(zhun)；
5、可存储980幅A掃圖像；
6、四種（I、V、U、X型）焊縫(feng)類型圖(tu)示功能，直觀判断反射位置(zhi)；
7、自動計算缺陷当量φ值；
8、高采樣率，低噪聲；
9、兩種探头方式(shi)：單晶(jing)、雙晶；
10、回波抑製(zhi)功能並有警示燈(deng)提示。
| 辅助功能： |
1、闸門聲光報警。
2、自動增益(yi)功能提升探(tan)伤效率；
3、斜探(tan)头角(jiao)度和K值兩種輸入方式；
4、峰值記忆和回波包絡(luo)快速確定最高回(hui)波；
5、USB接口(kou)连(lian)接PC端進行数據傳輸(shu)，自(zi)動生成探伤報告；
| 產品特點： |
1、按键簡洁，操作簡單；
2、大屏幕高亮顯示(shi)，可以满足在阳光下、涵洞(dong)中探伤(shang)的要求。
| 技術參数： |
|
技術数據 |
掃描範围（mm） |
0～10000 |
垂直線性误差 |
≦2.5% |
水平線性误差 |
≦0.1% |
探伤灵敏度余量 |
≧60dB（深200mmφ2平底孔） |
動態範围 |
≧32dB |
分辨率 |
≧40dB |
頻率範围（MHz） |
0.5～20 |
增益調節（dB） |
0～110 |
材料聲速（m/s） |
1000～9999 |
回波抑製 |
0～80% |
工作温度（℃） |
-27～70 |
外形尺寸（mm） |
240*160*40 |
重量（Kg） |
1.3 |
選配 |
探头、標(biao)準試块、筆記本電脑、PC通訊软件、BNC電缆 |
| 型號區別： |
型號 |
CTS1 |
CTS2 |
CTS升級系列 |
探測範围(mm) |
0-6000 |
0-6000 |
0-10000 |
聲速(m/s) |
1000-10000 |
1000-15000 |
500-18000 |
最大增益(dB) |
110dB |
110dB |
120dB |
探头頻率(MHz) |
0.5-10 |
0.5-10 |
0.2-15 |
垂直線性V |
V<3% |
V<2% |
V<2% |
檢波方式 |
全波 |
全波 |
全波 |
A D 位 数 |
8位 |
8位 |
10位 |
采樣頻率 |
100M |
100M |
160M |
系統主頻 |
200M |
200M |
300M |
FPGA主頻 |
200M |
200M |
300M |
支持標準数量 |
只支持一種自定義標準 |
支持全部10余種標準 |
支持全部10余種標準 |
國内版校準方式 |
雙弧法 |
雙弧法 |
雙弧法 |
探伤過程錄像 |
× |
× |
无限時 |
B 掃描 |
× |
× |
√ |
配色方案 |
一種黄色方案 |
五種 |
五種 |
支持语言 |
國内版：默認仅中文 |
國内版：全5種 |
國内版：全5種 |
导出報告方式 |
U盘直接导出PDF |
U盘直接导出PDF |
|
重复頻率 |
不可調節 |
16-1000 |
16-2000 |
整套探伤工藝导入 |
16個通道可导入导出 |
500個可导入导出 |
500個可导入导出 |
支持闸門数量 |
國内版1個/出口版2個 |
兩個 |
兩個 |
探头阻尼 |
不可調節 |
50-400欧 |
50-400欧 |
裂纹測高 |
× |
√ |
√ |
发射強度 |
不可調節 |
25-500V |
25-500V |
脉冲宽度 |
不可調節 |
15-510 |
15-510 |
焊縫圖示動態刷新 |
√ |
√ |
√ |
參数調節方式 |
按钮可調速/對話框 |
按钮/波轮/對話框 |
按钮/波轮/對話框 |
單電工作時长 |
8小時 |
8小時 |
15小時 |
支架 |
單一角度 |
單一角度 |
單一角度 |
外觀尺寸(mm) |
240*160*40 |
238×155×46 |
240*160*40 |
重量(kg) |
1.3 |
1.2 |
1.3 |
| 標準配置： |
主機 |
1臺 |
直探头 |
1支 |
斜探头 |
1支 |
電源適配器 |
1個 |
PC通訊软件 |
1份 |
BNC電缆 |
1根 |
